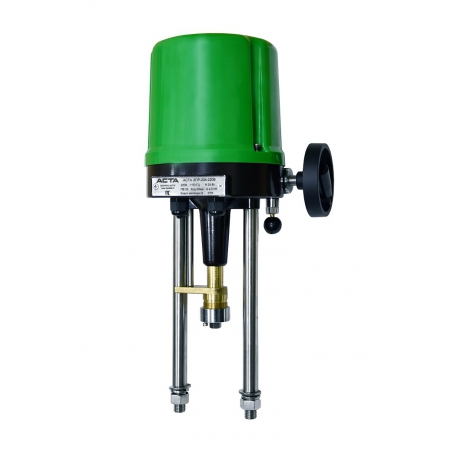

Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР
- Концевые выключатели
- Ручной дублер
- Аварийная сигнализация
- Низкотемпературное исполнение*
- Потенциометр*
- Сигнал обратной связи*
Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой.
Принцип действия трёхпозиционного электропривода основан на подаче дискретного управляющего сигнала. При действии одного из двух сигналов шток клапана перемещается на открытие/закрытие, при отсутствии сигнала - не меняет положения (останавливается).
Электропривод снабжен блоком концевых выключателей, предназначенных для визуальной или электрической сигнализации конечных положений запорного органа арматуры. Механическое управление осуществляется в том числе при помощи ручного дублера.
Технические характеристики
|
Модель ЭПР |
202 |
204 |
210 |
314 |
325 |
|
|
Тип управления |
Трехпозиционный |
|||||
|
Скорость, мм/c |
0,735 |
1,0 |
1,0 |
|||
|
Усилие, кН |
2 |
4 |
10 |
14 |
25 |
|
|
Ход,мм |
50 |
60 |
100 |
|||
|
Потребляемая мощность, Вт |
30 |
40 |
75 |
190 |
212 |
|
|
Напряжение, В |
220В АС; 24В DC* |
220В АС |
||||
|
Монтажное положение |
Любое, кроме приводом вниз |
|||||
|
Кабельные вводы |
2 х M18*1,5 |
|||||
|
Температура окружающей |
от -10 °С до 60 °С (от -30 до 60°С) |
|||||
|
Степень защиты в соотв. |
IP65 (IP67*) |
|||||
* - по запросу
Конструкция привода
| № | Наименование |
| 1 | Крышка |
| 2 | Асинхронный двигатель |
| 3 | Плита привода |
| 4 | Ручной дублер |
| 5 | Концевые выключатели |
| 6 | Шток привода |
| 7 | Присоединительная муфта |
| 8 | Стойка |
Массогабаритные характеристики
|
Модель ЭПР |
А, мм |
В, мм |
С, мм |
D, мм |
R, мм |
øW, мм |
Масса, кг |
|
202 |
460 |
215 |
275 |
35 |
186 |
98 |
8 |
|
204 |
|||||||
|
210 |
505 |
245 |
300 |
35 |
198 |
120 |
10 |
|
314 |
717 |
449 |
333 |
45 |
232 |
120 |
24,5 |
|
325 |
