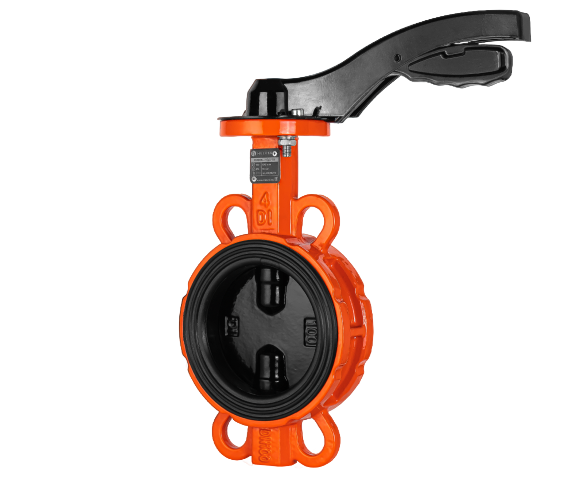

VBS-111 Затвор дисковый поворотный
VBS-111 Затвор дисковый поворотный
VBS-111 Затвор дисковый поворотный
Характеристики
t max° — +110°С (+130°С кратковременно)
DN — 40-200 мм
PN — 1.6 Мпа
Присоединение — Межфланцевое
Преимущества:
- Дополнительные уплотнения штока
- Стандарт присоединения фланца ISO 5211
- Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
- Бесклеевая посадка уплотнения
- Двухсоставной шток
- Сферическая рабочая поверхность диска
- Качественное высокотемпературное уплотнение собственной разработки
- Внешние кольца жесткости уплотнения
Описание
Характеристики
Техпаспорт

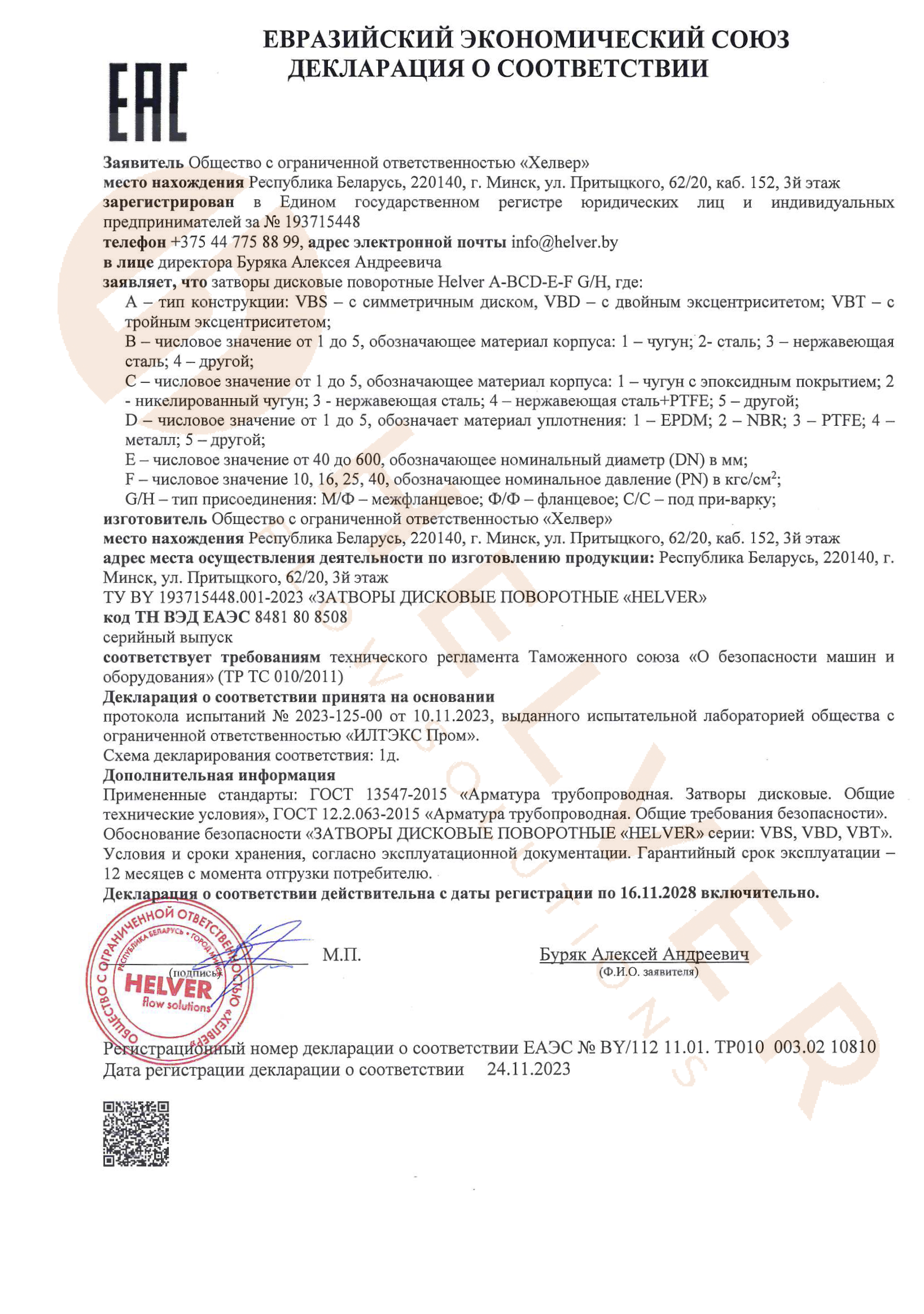

Сертификат
3D модель
Доставка
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования

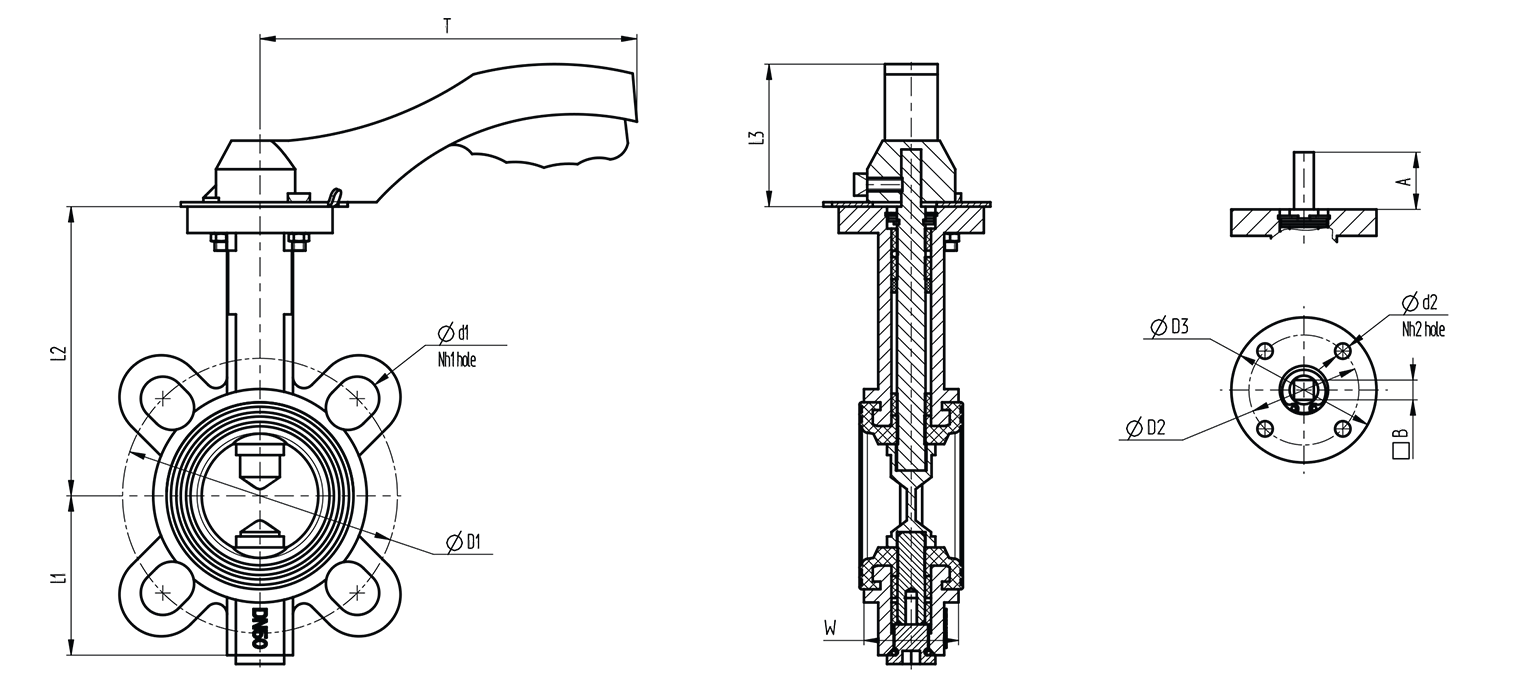

Габариты
| Диаметр, мм | L1 | L2 | A | B | W | D1 | d1 | Nh1 | Масса, кг |
| 40 | 73 | 132 | 26 | 9 | 43 | 125 | 20 | 4 | 2,472 |
| 50 | 73 | 132 | 26 | 9 | 43 | 125 | 20 | 4 | 2,512 |
| 65 | 83 | 138 | 26 | 9 | 46 | 145 | 20 | 4 | 2,952 |
| 80 | 97 | 154 | 26 | 9 | 46 | 150 | 20 | 4 | 3,222 |
| 100 | 109 | 168 | 30 | 11 | 52 | 180 | 22 | 4 | 4,873 |
| 125 | 126 | 183 | 30 | 14 | 56 | 210 | 22 | 4 | 6,365 |
| 150 | 138 | 197 | 30 | 14 | 56 | 240 | 24 | 4 | 7,865 |
| 200 | 171 | 233 | 37 | 17 | 60 | 295 | 24 | 4 | 12,812 |
| Диаметр, мм | D2 | d2 | Nh2 | D3 | T | L3 | Крут. момент, Нм* |
| 40 | 50 | 7 | 4 | 66 | 172 | 65 | 15.1 |
| 50 | 50 | 7 | 4 | 66 | 172 | 65 | 15.1 |
| 65 | 50 | 7 | 4 | 66 | 172 | 65 | 17.2 |
| 80 | 50 | 7 | 4 | 66 | 172 | 65 | 23.1 |
| 100 | 70 | 10 | 4 | 91 | 208 | 73 | 39.8 |
| 125 | 70 | 10 | 4 | 91 | 208 | 73 | 61.9 |
| 150 | 70 | 10 | 4 | 91 | 208 | 73 | 102 |
| 200 | 102 | 12 | 4 | 125 | 348 | 84 | 192 |
| * | Крутящий момент при полном перепаде давления (После длительного простоя момент "срыва" может превышать указанный в 1,5-2 раза) |
t max°
+110°С (+130°С кратковременно)
DN
40-200 мм
PN
1.6 Мпа
Присоединение
Межфланцевое
