Пневматические прямоходные приводы АСТА серии ППМ 320
АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р.
Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.
Изменение управляющего давления приводит к открытию/закрытию затвора клапана.
Особенности конструкции:
- Широкий диапазон создаваемых усилий пневмопривода обеспечивает управление клапанами малых и больших диаметров
- Конструкция позволяет изменить принцип действия привода (прямой или обратный) в зависимости от функции безопасности клапана (НО или НЗ)
- Перенастройка рабочего диапазона пружин за счет корректировки их количества
- Стойки привода выполнены со спецплощадкой для установки пневмообвязки
Опции по запросу:
- Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
- Концевые выключатели в целях индикации положения арматуры (открыто/закрыто)
- Фильтр-редуктор для контроля давления и фильтрации управляющей среды
- Соленоидный клапан для управления подачей сжатого воздуха
- Верхний ручной дублер для управления арматурой в случае отсутствия управляющей среды или при возникновении аварийных ситуаций
Технические характеристики
|
Тип |
ППМ320 |
ППМ320-РД* |
||
|
Принцип действия |
Прямой (НО) / обратный (НЗ) |
|||
|
Площадь мембраны, см2 |
320 |
|||
|
Ход, мм |
20 / 30 |
|||
|
Диапазон пружин, бар |
0,2 – 1,0 |
0,8 – 2,4 |
0,2 – 1,0 |
0,8 – 2,4 |
|
Количество пружин |
2 |
4 |
2 |
4 |
|
Управление подачи воздуха, бар |
1,4 – 3,5 |
|||
|
Присоединение подачи воздуха |
1/4'' BSP |
|||
|
Класс загрязненности воздуха |
Не ниже 1 по ГОСТ 17433-80 |
|||
|
Температура окружающей среды, °С |
От -40 °С до 60 °С |
|||
|
От -55 °С до 60 °С** |
||||
|
* - ППМ320-РД – с ручным дублером ** - по запросу |
||||

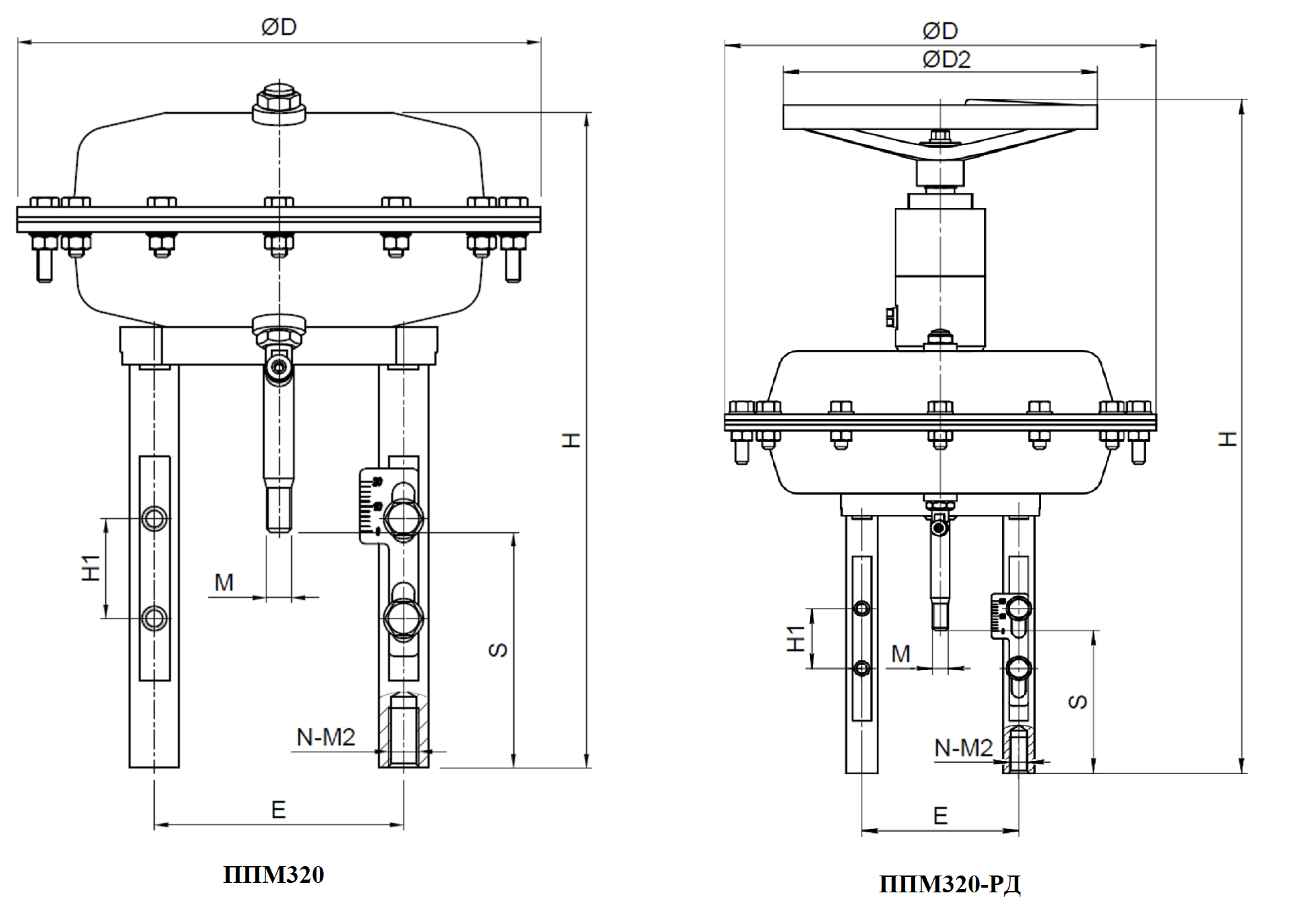

Массогабаритные характеристики
|
Тип |
øD,мм |
øD2, мм |
H, мм |
Н1, мм |
S (НЗ), мм |
S (НО), мм |
Е, мм |
М, мм |
N – М2, мм |
Масса, кг |
|
ППМ320 |
275 |
- |
282 |
40 |
95 |
148 |
100 |
М10 |
2 х М12 |
8,0 |
|
ППМ320-РД |
275 |
200 |
480 |
40 |
95 |
148 |
100 |
М10 |
2 х М12 |
14,0 |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
|
Температура окружающей среды |
|||
|
От -40 °С до 60 °С |
От -55 °С до 60 °С |
||
|
1 |
Корпус |
Углеродистая сталь |
Сталь 09Г2С |
|
2 |
Мембрана |
Фторкаучук |
Фторкаучук |
|
3 |
Стойки |
Нержавеющая сталь 20Х13 |
Нержавеющая сталь 12Х18Н10Т |
|
4 |
Шток |
Нержавеющая сталь 20Х13 |
Нержавеющая сталь 12Х18Н10Т |
|
5* |
Корпус штурвала |
Углеродистая сталь |
- |
|
6* |
Винт |
Нержавеющая сталь 20Х13 |
- |
|
7* |
Гайка |
Нержавеющая сталь 20Х13 |
- |
|
8* |
Штурвал |
Алюминий |
- |
|
* - для ППМ320-РД |
|||
