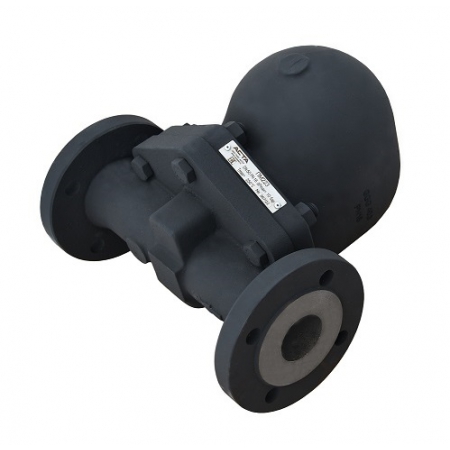

Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN50
Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN50
Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN50
Характеристики
Материал корпуса — высокопрочный чугун
t max° — 250 °С
DN — 50
PN — 16 бар
Присоединение — резьбовое, фланцевое
Преимущества
- Высокая пропускная способность
- Встроенный воздухоотводчик
- Широкий диапазон рабочих давлений и температур
- Непрерывный отвод конденсата
Описание
Характеристики
Техпаспорт
Сертификат
3D модель
Доставка
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Технические характеристики
| Типоразмеры DN | 50 |
| Номинальное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально |
| Направление потока | Справа налево (R-L) |
| Тип присоединения |
ПМ221 - Внутренняя резьба G |
| ПМ223 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 13,9 | 250 |
| 14,7 | 200 |
| 15,5 | 150 |
| 16 | 120 |
Пропускная способность, кг/ч
| DN | ΔP (бар) | Перепад давления, бар | ||||||||
| 0,1 | 0,5 | 1 | 2 | 4,5 | 6 | 8 | 10 | 14 | ||
| 50 | 4,5 | 3500 | 7500 | 10100 | 15500 | 23000 | — | — | — | — |
| 10 | 1800 | 3900 | 5100 | 7100 | 11000 | 12000 | 14000 | 16000 | — | |
| 14 | 850 | 1900 | 2600 | 3800 | 5300 | 6000 | 7000 | 7900 | 8300 | |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун GGG 40.3 |
| 2 | Крышка | Высокопрочный чугун GGG 40.3 |
| 3 | Капсула | Cталь AISI 304 |
| 4 | Седло воздухоотводчика | Cталь AISI 304 |
| 5 | Поплавок | Cталь AISI 304 |
| 6 | Затвор воздухоотводчика | Cталь AISI 431 |
| 7 | Прокладка корпуса | Графит |
| 8 | Болт | Сталь оцинкованная |
| 9 | Гайка | Сталь оцинкованная |
Габаритные размеры
|
DN |
ПМ221 (Резьба) | ПМ223 (Фланец) | ||||||
| L, мм | H, мм | W, мм | Масса, кг | L, мм | H, мм | W, мм | Масса, кг | |
| 50 (2”) | 300 | 292 | 263 | 25,0 | 230 | 410 | 265 | 30,0 |
Материал корпуса
высокопрочный чугун
t max°
250 °С
DN
50
PN
16 бар
Присоединение
резьбовое, фланцевое
